Bonjour
Je réalise actuellement un calcul WUFI sur une toiture à faible pente (3.2%) recouverte de gravier. Le logiciel indique une accumulation d'eau dans l'isolant ce qui me semble "curieux", d'autant que les tests d'étanchéité à l'air a été satisfaisant. Pourriez-vous m'aider à déterminer si j'ai correctement caractérisé la paroi ? Nota: la pièce est une salle de classe.
Composition :
- 4 cm de gravier
- Membrane géotextile
- Membrane d'étanchéité en PVC type FALGON (ép 15/10)
- Isolant en laine de roche ROCKACIER C NU (200 mm)
- Membrane pare-vapeur FALGON (Sd 250 m)
- Panneaux bois CTBH en 28 mm
Toiture faible pente recouverte de gravier
-
chouchen29
- WUFI User
- Posts: 12
- Joined: Sat Dec 04, 2010 11:13 pm -1100
- Contact:
Toiture faible pente recouverte de gravier
chouchen29
-
Christian Bludau
- WUFI SupportTeam IBP
- Posts: 1160
- Joined: Tue Jul 04, 2006 10:08 pm -1100
- Location: IBP Holzkirchen, the home of WUFI
- Contact:
Re: Toiture faible pente recouverte de gravier
Hello chouchen29,
can you please describe your construction more detailed? Thickness of insulation layer? Did you use a infiltration source? What are your initial conditions?
Christian
can you please describe your construction more detailed? Thickness of insulation layer? Did you use a infiltration source? What are your initial conditions?
Christian
-
chouchen29
- WUFI User
- Posts: 12
- Joined: Sat Dec 04, 2010 11:13 pm -1100
- Contact:
Re: Toiture faible pente recouverte de gravier
Bonsoir,
J'ai essayé de joindre le fichier WUFI, mais il est trop lourd. Je tente avec une capture d'écran de la coupe.
Couche extérieure : 4 cm de gravier "generic gravel", avec "toute la couche", fraction de pluie battante, limiter à la saturation capillaire, fraction 40 %
Pente 3.2 %, orientée Sud
Isolation : 200 mm laine de roche ROCKACIER C NU (lambda 0.04, densité 145 kg/m3, porosité de 0.95, chaleur spécifique de 850.0, conductivité thermique sèche de 0.04, facteur de résistance à la diffusion de vapeur 1.1, correction de la conduction thermique de 0.0002, humidité hydrique de la construction 0.02 kg/m3.
Absence infiltration d'air par le pare-vapeur
Localisation des conditions météorologiques (FRANCE - BREST dpt 29)
Conditions intérieures (EN 13788 - Classe d'humidité 2)
Température intérieure 20°C
Conditions initiales : humidité et température initiales constante dans le composant
Humidité relative 0.8
Voilà ce que je peux apporter comme précisions.
Merci
Pascal
J'ai essayé de joindre le fichier WUFI, mais il est trop lourd. Je tente avec une capture d'écran de la coupe.
Couche extérieure : 4 cm de gravier "generic gravel", avec "toute la couche", fraction de pluie battante, limiter à la saturation capillaire, fraction 40 %
Pente 3.2 %, orientée Sud
Isolation : 200 mm laine de roche ROCKACIER C NU (lambda 0.04, densité 145 kg/m3, porosité de 0.95, chaleur spécifique de 850.0, conductivité thermique sèche de 0.04, facteur de résistance à la diffusion de vapeur 1.1, correction de la conduction thermique de 0.0002, humidité hydrique de la construction 0.02 kg/m3.
Absence infiltration d'air par le pare-vapeur
Localisation des conditions météorologiques (FRANCE - BREST dpt 29)
Conditions intérieures (EN 13788 - Classe d'humidité 2)
Température intérieure 20°C
Conditions initiales : humidité et température initiales constante dans le composant
Humidité relative 0.8
Voilà ce que je peux apporter comme précisions.
Merci
Pascal
- Attachments
-

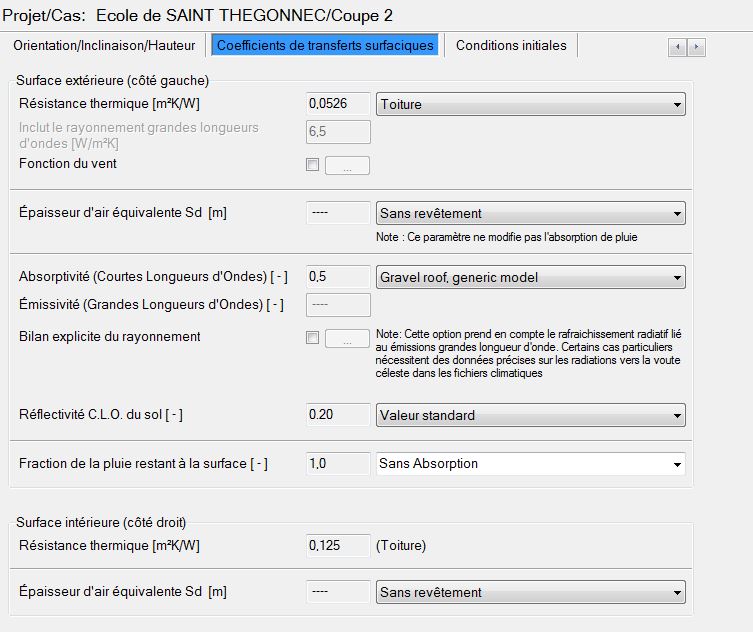

- Capture 3 - Coefficients.JPG (89.85 KiB) Viewed 8473 times
-

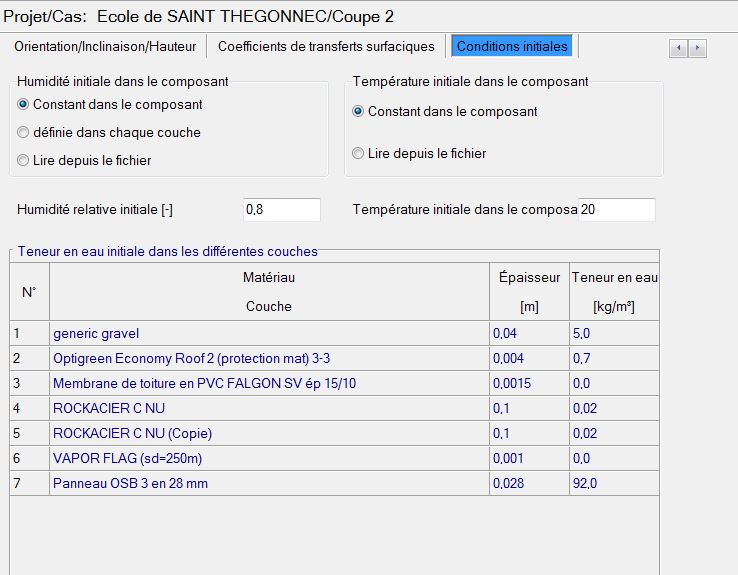

- Conditions initiales - Humidité au départ.JPG (78.36 KiB) Viewed 8473 times
-

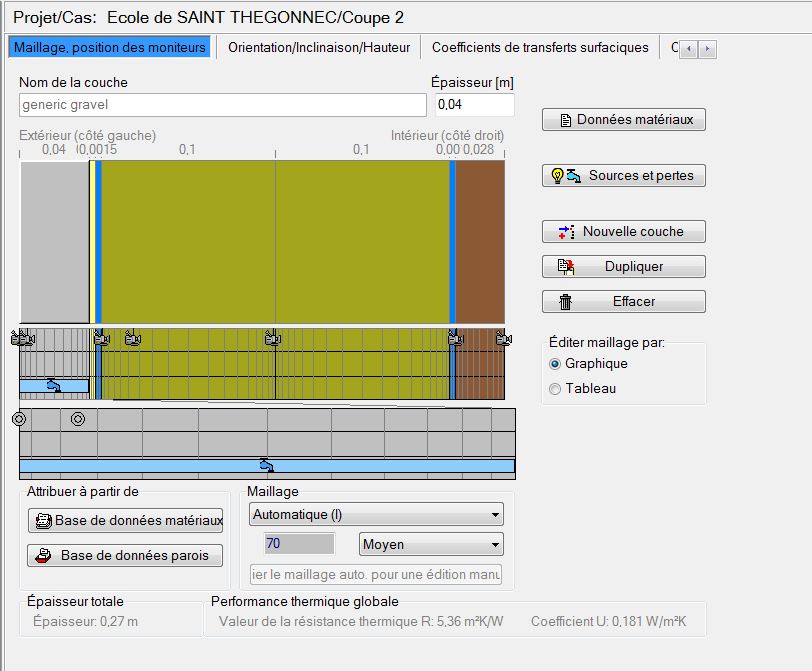

- Coupe toiture gravier.JPG (88.91 KiB) Viewed 8473 times
chouchen29
-
Christian Bludau
- WUFI SupportTeam IBP
- Posts: 1160
- Joined: Tue Jul 04, 2006 10:08 pm -1100
- Location: IBP Holzkirchen, the home of WUFI
- Contact:
Re: Toiture faible pente recouverte de gravier
Hi Pascal,
your construction looks right to me.
What is the sd-value of the PVC membrane?
How much water is accumulating in the insulation?
In my opinion, the conditions according to EN 13788 has to high moisture for a classroom. Probably there will be no RH up to 80 %. I would use EN 15026 with low or maybe medium moisture load. But the indoor conditions should not cause an accumulation in the insulation because of the vapor retarder with 250m sd-value.
Christian
your construction looks right to me.
What is the sd-value of the PVC membrane?
How much water is accumulating in the insulation?
In my opinion, the conditions according to EN 13788 has to high moisture for a classroom. Probably there will be no RH up to 80 %. I would use EN 15026 with low or maybe medium moisture load. But the indoor conditions should not cause an accumulation in the insulation because of the vapor retarder with 250m sd-value.
Christian
